Raccordement des boîtiers aux machines
Quelles informations ?
L'information minimum
L'enregistrement automatique du fonctionnement machine est fondamental pour la mesure du TRS.
Pour une presse cela peut être le compteur cycle qui donnera le nombre de cycle et l'état machine.
Pour un centre d'usinage c'est l'information "Cycle en cours".
Les informations complémentaires :
- Les causes d'arrêts internes, (manque matière, attente déchargement, ...)
- Les compteurs (cycle, pièce produite, pièce bonne, rebuts, ...)
- Les alarmes éventuelles
Raccordement sur des signaux "Tout Ou Rien" (TOR)
C'est le raccordement le plus basique et le plus universel.
Les signaux électriques 24 volts sont activés par des contacts secs ou des sorties capteur.

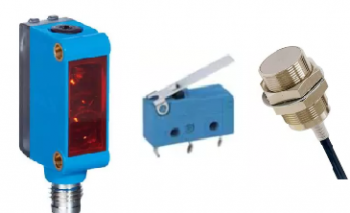

Raccordement TOR avec ajout de capteur
Vous ajoutez un capteur dédié au boîtier, par exemple un compteur de pièces.
Vous êtes totalement indépendant de l'automatisme de la machine.
Raccordement TOR sur information existante
Vous trouvez sur l'automatisme existant des informations TOR significatives, sur des moteurs, vannes, colonnes lumineuses, ....
Vous dupliquez ces signaux vers le boîtier en prenant les précautions pour avoir une isolation galvanique entre les signaux.
Raccordement TOR sur sorties automate
Si vous avez la maîtrise du programme automate et des sorties disponibles, il est possible de directement piloter les entrées du boîtiers.
Raccordement numérique avec liaison automate
Vous disposez d'un automate ayant des capacités de communication par réseau.
On établira une table d'échange de données entre l'automate et le boîtier.
Cette table d'échange sera la source des données lues par le boîtier.
Cette solution a l'avantage de pouvoir transmettre un grand nombre d'informations (causes d'arrêts, référence fabriquée, numéro de programme, ...) .
De plus les adaptations éventuelles ultérieures sont plus simples.
Par contre la mise en place nécessite la maîtrise du programme automate.
Conclusion
La solution raccordement sur entrées tout ou rien est la plus simple à mettre en place.
Selon votre process, votre besoin et vos contraintes vous choisirez votre solution.
Utilisation du TRS quels apports pour l'entreprise
Comment transformer la mesure TRS en gain pour l'entreprise.

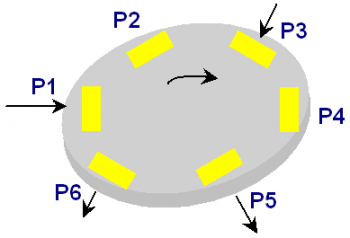

Cas d'application Machine d'assemblage transfert
